Tenzometrické snímače zatížení, jejich funkce a využití

Tenzometrické snímače zatížení představují vysoce přesná elektronická zařízení, která jsou velmi důležitou součástí všech vážních systémů. S tenzometry se lze setkat v řadě oborů a proto je vhodné vědět, jak snímače fungují, jaké typy snímačů existují a kde všude se dají v praxi využít.

Funkce a vlastnosti tenzometrických snímačů zatížení

Měření pomocí tenzometrů vychází z měření deformace, která se převádí na změnu odporu. Tenzometrické snímače zatížení měří mechanické veličiny (tlak, ohyb, krut, síla), které se převádějí na tzv. změnu délky.

K výrobě tenzometrických snímačů se využívají materiály, které jsou velmi málo roztažné a mají nízkou závislost odporu na teplotě, jako je legovaná ocel, hliník nebo nerezová ocel. Podle potřeb lze využít tenzometry se speciálním použitím ve výbušných prostředích nebo v prostředích s vysokými teplotami.

Typy tenzometrických snímačů

Tenzometrické snímače lze rozdělit na několik typů:

• Kovové (fóliové, drátkové, vrstvové)
• Polovodičové (monokrystalické, polykrystalické)

S ohledem na zamýšlenou aplikaci se rozdělují snímače na:

• tlakové
• ohybové a smykové
• snímače S-typ
• single-point
• digitální
• nízkoprofilové
• miniaturní
• snímače třídy C4, C5, C6 a přesnější
• speciální

Tenzometry pro všechny zmíněné typy aplikací poskytuje česká společnost Manat zaměřující se na návrh a prodej tenzometrických snímačů včetně uložení a příslušenství.

Ke spolehlivým značkám se řadí tenzometrické snímače Zemic, Dini Argeo nebo Vishay.

Využití tenzometrických snímačů v praxi

V praxi se s tenzometrickými snímači zatížení potkáme v profesním i každodenním životě. Své uplatnění mají v oblasti strojírenství, stavebnictví, zemědělství, v automobilovém průmyslu, v odpadovém hospodářství, využívají se v oblasti maloobchodu, architektury, vzduchotechniky, vytápění nebo zdravotnictví.

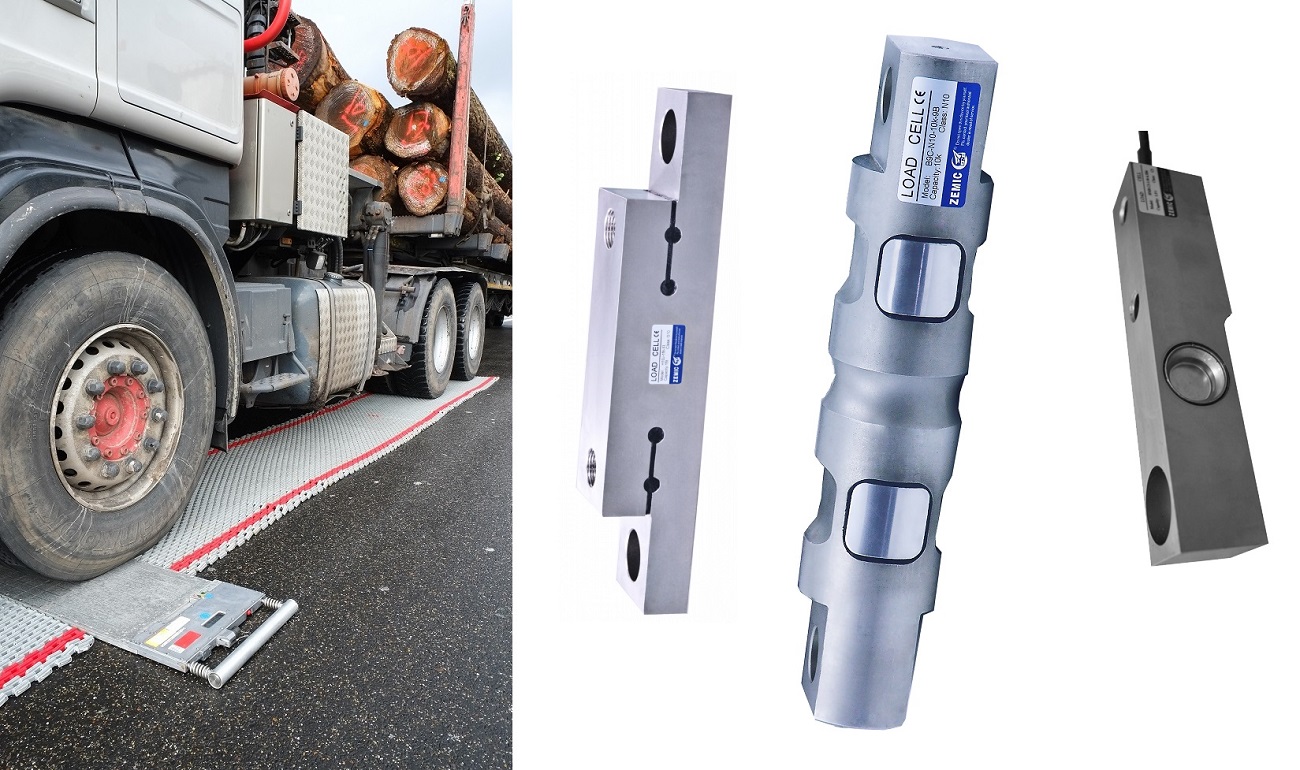

Tenzometry mohou pomáhat kontrolovat zatížení vozidel, pohyb hornin v dolech, měřit tlak a sílu v pneumatických zařízeních, kontrolovat zatížení sil, nádrží, plošin, silničních nebo paletových vah. Využívají se u jeřábových, můstkových nebo kolejových vah, mohou sloužit k měření zatížení v lanech. Aplikace tenzometrů je možná i na kuchyňské a osobní váhy, nemocniční lůžka, dětské váhy nebo inkubátory.
